MONTERO /ABAD /FAIRBANKS (GOP). Arquitectos/Architects. Centro de Investigación de la Universidad de Vitoria

Eduardo Montero / Manuel Abad / Brus S. Fairbanks. GOP Oficina de Proyectos



DESCRIPCIÓN Y SOLUCIÓN ADOPTADA


La propuesta presentada parte de un Anteproyecto realizado por el Servicio de Arquitectura y Obras de la UPV-EHU.
El edificio se plantea como un servicio de la Universidad a diferentes proyectos de investigación, sin una definición precisa de las tareas a desarrollar, y por tanto ha de disponer de una gran flexibilidad, sobre todo en lo concerniente a las necesidades de instalaciones, y su adaptación a diferentes programas de investigación.



El programa gira en torno a un pasillo central al que dan los diferentes usos, que contemplan la creación de patinillos registables de instalaciones, que recorren toda la altura del edificio, y que generan la flexibilidad necesaria para las diversas actividades de investigación.
En planta baja, al margen de un vestíbulo que como espacio de relación y control, cuenta con una superficie amplia y suficiente, se resuelven las necesidades de administración del Centro, y una mínima dotación docente asociada a la investigación de los diferentes programas que se desarrollen en éste.



Se introducen dos grandes laboratorios de investigación (cartografía y otro asociado al CSIC) así como la dotación, aprovechando el desnivel del terreno, de los servicios generales de cámaras frias, salas de cultivos, laboratorio radioctivo…, que han de ser necesariamente opacos.




Las plantas primera y segunda, de idéntica distribución, presentan un programa similar, siguiendo un esquema modular, y permitiendo el establecimiento de cualquier tipo de dotación al servicio de la investigación.
La cubierta presenta todo lo que el edificio significa. Bajo un entramado metálico, cubierto o no, se desarrollan todos los espacios necesarios para el desarrollo del programa, generando la flexibilidad demandada.
Los huecos de instalaciones rematan en una gran galería visitable, que permite la introducción de los diferentes equipos al servicio de la investigación, así como su fácil reposición, adptación y mantenimiento.



También se introducen espacios necesarios, ya que han de estar muy ventilados, para el almacenamiento de residuos, así como de los elementos necesarios para la climatización del Centro.
Bajo rasante, mediante la creación de un patio inglés, resuelto con taludes hacia el resto de la parcela, se introduce el programa de garaje-aparcamiento, locales de almacenaje, y servicios generales del Centro, que han de situarse necesariamente en un nivel inferior. (RMN y estabulario).



El anteproyecto inicial planteaba una imagen homogénea mediante la introducción de una doble fachada acristalada, en todo su perímetro, que ante la falta de definición de un usuario definido, y por tanto de una actividad concreta, obviara las posibles actuaciones, (oscurecimiento ventilaciones..), que se pudieran realizar en el plano de fachada.

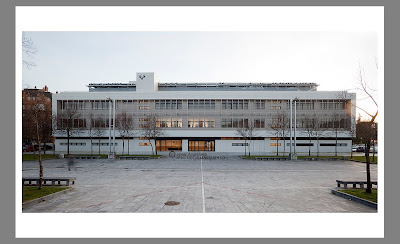

Siguiendo estas directrices, el edificio se ofrece como un volumen claro y rotundo, mediante un aplacado de piezas de hormigón polímero, que presenta sus singularidades según su orientación, significando en cualquier caso su representatividad.



La planta baja con actividades concretas genera, con rigor modular, una base de apoyo a las plantas superiores. El ritmo de huecos, con la disposición de dos niveles en algunos casos, refuerza, con contundencia estos aspectos, ampliándose, sin solución de continuidad, en el alzado que ofrece la planta de garaje.

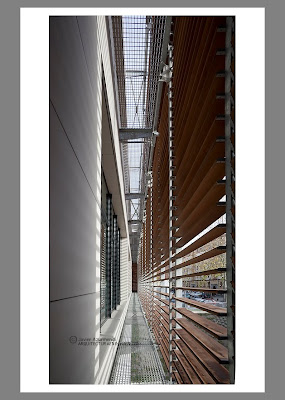

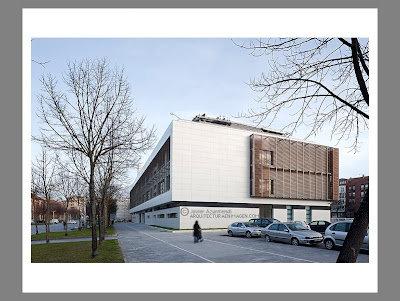

Sobre la fachada sur se introduce una gran galería formada por lamas de madera, fijas u orientables, que permiten en primer lugar un control de la radiación solar, y en segundo, al margen de ocultar posibles actuaciones en los huecos de fachada, genera una imagen unitaria y rotunda del edificio hacia la ciudad.
El alzado norte presenta una segunda piel, con un tratamiento de lamas fijas de madera, pero, ya que no es necesario un control solar





Como medidas de sostenibilidad y eficiencia energética debemos señalar las siguientes:

INSTALACIÓN PANELES SOLARES FOTOVOLTAICOS
En el edificio se han instalado 432 paneles fotovoltaicos con el doble objetivo de, por un lado, generar energía y, por otro, actuar como doble cubierta para proteger el edificio del calor en los meses de verano, así como las instalaciones generales del edificio.
Potencia instalada:
80 kW nominales (97,3 kWp potencia solar).
Tecnología solar:
Paneles fotovoltaicos policristalinos.
Conexión a red:
Baja tensión.
Producción anual estimada:
107.000 kWh
La energía eléctrica producida por esta instalación se considera autoconsumida por el propio edificio a efectos de ahorro energético.



INTERCAMBIO GEOTÉRMICO
Potencia instalada
308 kW Calefacción
293 kW refrigeración
Longitud circuito: 32 sondeos de 125 m
Tubería: Entubación con 4 x ø 32 mm PEAD PN16
Energía geotérmica captada calefacción: ≈300.000 kWh/año
El edificio ha integrado soluciones inmóticas para optimizar la eficiencia de las medidas activas y pasivas adoptadas: la regulación de la orientación de las lamas de fachada, la regulación del alumbrado, el control de la climatización geotérmica, y la monitorización del intercambiador geotérmico, están regulados desde un solo puesto de control. El usuario disfrutará de unas condiciones de luz y temperatura de forma automática, racional y sin necesidad de intervención manual aunque, en cualquier momento, podría hacerlo si así lo desea. El ahorro total previsto permitirá amortizar la instalación realizada en un periodo de 3-5 años.

El edificio ha obtenido el Premio EUROSOLAR 2009 en la categoría de Proyectos de Arquitectura Solar.
